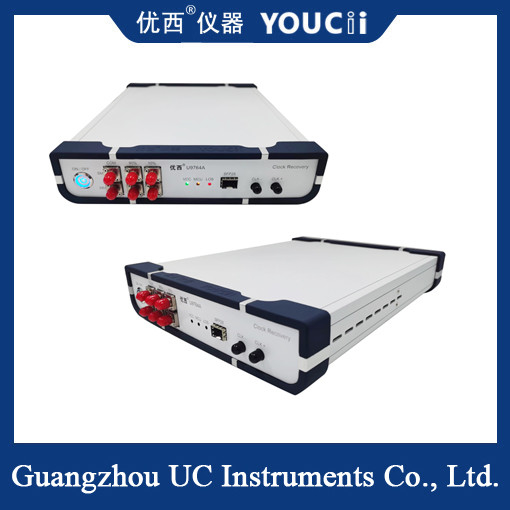

Il CDR multi-divisione a 100 Gbps fornisce un segnale di recupero dell'orologio

Il CDR multi-divisione da 100 Gbps fornisce un segnale di recupero del clock

Indicatori tecnici
Velocità dati: supporta il recupero del clock da 25 a 28 Gbps, coprendo i requisiti di test multicanale di 100 Gbps.

Tipo di interfaccia: viene adottata la porta ottica SFP28, compatibile con fibre ottiche single-mode/multi-mode e con connettori come FC-PC.

Sensibilità: la sensibilità OMA è inferiore a -8 DBM (multimode) e -13 DBM (single-mode), garantendo un funzionamento stabile a bassa potenza ottica.

Jitter del clock: il jitter del clock in uscita è inferiore a 200fs (ad esempio a 53,125GBd), garantendo l'accuratezza dei test dei segnali ad alta velocità.

Rapporto di divisione di frequenza: supporta rapporti di divisione di frequenza come 1/2, 1/4, 1/8, 1/16 e 1/32, adattandosi in modo flessibile a diversi scenari di test.

Scenari applicativi
Test delle apparecchiature di rete ottica: viene utilizzato per la ricerca e lo sviluppo e il test di produzione di moduli ottici 100G/400G e componenti TOSA/ROSA per verificare l'integrità del segnale e la qualità del diagramma a occhio.

Test del bus seriale ad alta velocità: supporta il recupero del clock per interfacce come PCIe e SATA per garantire la sincronizzazione della trasmissione dei dati.

Test di trasmissione a lunga distanza: nel test di trasmissione in fibra ottica che va da cinque a dieci chilometri, risolve il problema dell'accumulo di jitter causato da diverse sorgenti del clock del misuratore di errori di bit e dei segnali ottici.

Test di dispositivi ottici multicanale: attraverso il recupero del clock a doppio canale o multicanale, si ottiene il test parallelo di più segnali ottici per migliorare l'efficienza.
