Descrizione del prodotto:

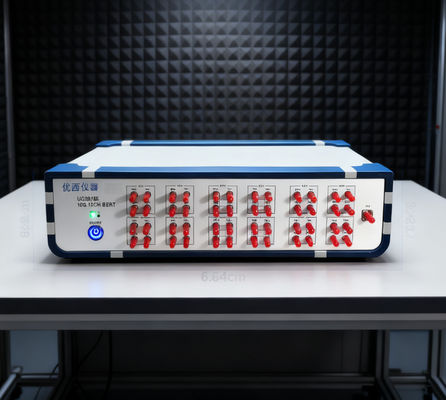

Il BERT Tester Modello U9210E è uno strumento di prova di alta qualità progettato per soddisfare le esigenze dei moderni sistemi di comunicazione dati.Questo tester avanzato offre misure e analisi precise, che lo rende uno strumento essenziale per gli ingegneri e i tecnici che lavorano nel settore della trasmissione di dati ad alta velocità.
Le caratteristiche principali del BERT Tester U9210E includono un jitter di uscita dati (RMS) di 1,5 (10,3125G Down) s, un tempo di aumento e di caduta (20% a 80%) di 18 ~ 23ps e capacità di velocità di dati che vanno da 622M a 15Gbps.Queste specifiche rendono l'U9210E una scelta ideale per testare sistemi di trasmissione dati ad alta velocità e garantire la conformità agli standard del settore.
Sia che si stia testando apparecchiature di rete, dispositivi ottici o altri sistemi di comunicazione dati, il BERT Tester U9210E fornisce la precisione e la precisione necessarie per risolvere i problemi,ottimizzare le prestazioniL'interfaccia user-friendly e i comandi intuitivi rendono facile da usare, risparmiando tempo e fatica durante le procedure di test.
Caratteristiche:
- Nome del prodotto: BERT Tester
- Tempo di risalita e caduta (20% - 80%): 18~23 secondi
- Modello: U9210E
- Jitter di uscita dei dati (RMS): 1,5 (10.3125G Down) s
- Data rate: 622M fino a 15Gbps
- Luogo di origine: Cina
Parametri tecnici:
| - No, no, no, no. |
parametro
|
minimo
|
tipico
|
massimo
|
unità
|
| 1 |
Tasso di dati
|
0.622 |
0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7,14.025,15 |
15 |
Gbit/s |
| 2 |
Tipo di codice
|
|
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 |
|
|
| 3 |
Tempo di crescita e di caduta (20% - 80%)
|
|
18 |
23 |
ps |
| 4 |
Inversione del modello
|
|
Supporta l'inversione del segnale all'estremità ricevente
|
|
|
| 5 |
Amplitudine di uscita del segnale (singola)
|
200 |
800 |
1000 |
mV |
| 6 |
Jitter di uscita dei dati (RMS)
|
|
1.5 (10.3125G verso il basso)
|
|
ps |
| 7 |
Interfaccia di ingresso/uscita dati
|
|
Differenziale, accoppiamento CA, impedenza di 50 ohm, SMA
|
|
|
| 8 |
Uscita dell'orologio
|
100 |
156.25 |
156.25 |
MHz |
| 9 |
Sensibilità di ingresso del segnale di dati (singola)
|
|
0.1 |
|
Vpp |
| 10 |
Intersezioni del grafico oculare di output dei dati
|
50 |
52 |
54 |
% |
| 11 |
Temperatura di funzionamento
|
10 |
25 |
50 |
°C |
Applicazioni:
Il misuratore del tasso di errore dei bit di porta elettrica a 12 canali 15G, con il suo vantaggio principale di compatibilità a velocità completa da 622M a 15G, rompe il limite di velocità dei tradizionali misuratori del tasso di errore dei bit.La progettazione della porta elettrica assicura un'integrazione senza soluzione di continuità con i dispositivi di segnale elettrico. La modalità di lavoro sincrona a 12 canali può completare in modo efficiente i test paralleli di dispositivi multiporto.può aiutare gli ingegneri a individuare rapidamente i difetti della trasmissione del segnaleIn scenari di funzionamento e manutenzione, è in grado di identificare con precisione i rischi di codice di errore della rete ed è uno "strumento potente" per la verifica dell'affidabilità della catena completa nel settore delle comunicazioni.
