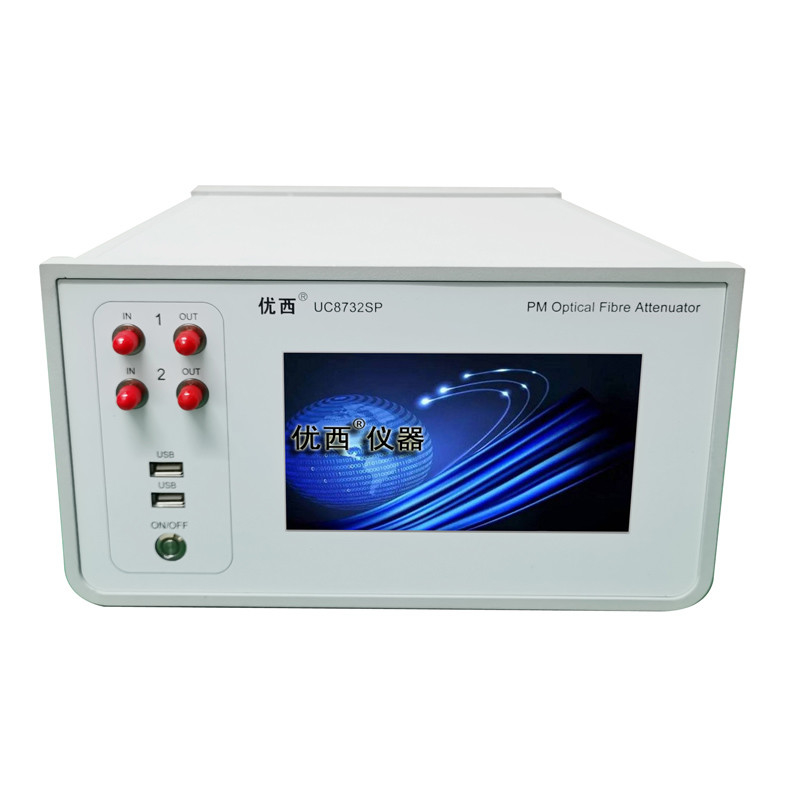

Attenuatore ottico a doppio canale che conserva la polarizzazione Attenuatore Range 0 ~ 45 dB
Specificità
| Modello # |
UC8732SP |
| Distanza dell'attenuatore |
0 ~ 45 dB |
| Lunghezza d'onda operativa |
1550 ± 5 nm |
| Perdita di inserimento |
≤1,8 dB |
| Tipo di fibra |
8/125 um PMF |
| Tipo di connettore |
Collegamento FC/APC |
| Accuratezza di attenuazione |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB con controllo di potenza)
|
| Ripetibilità |
≤ ± 0,02 dB |
| Tempo medio del monitor PM |
1~1000 ms |
| Tempo di liquidazione |
100 ms |
| Velocità di transizione di attenuazione |
0.1 ~ 50 dB/s |
| Risultato di perdita |
> 50 dB |
| Potenza massima di ingresso sicura |
+20 dBm |
| Dimensione del touch screen |
7" |
| Interfaccia di comunicazione |
RS232, USB, RJ45 |
| Periodo di ricalibrazione |
2 anni |
| Temperatura di funzionamento |
0 ̊ +40°C |
| Temperatura di conservazione |
-30 ̊+80°C |
| Potenza |
100 ~ 240 V |
| Dimensioni |
280 mm W, 140 mm H, 320 mm D |
| Peso |
40,0 kg |
Applicazioni
Prova del modulo ottico attivo/dispositivo:
Nella misurazione dell'errore multicanale del modulo del trasmettitore ottico, viene realizzata una misurazione parallela dei dati.
Per la misurazione della sensibilità del modulo ricevente ottico, viene fornita l'entrata di potenza ottica parallela rapida e precisa.
100 ms tempo di stabilizzazione del controllo ottico della potenza, migliorando notevolmente l'efficienza del test.
Prova di integrazione della rete di comunicazione ottica:
Nell'integrazione della rete di comunicazione ottica, verificare le prestazioni di trasmissione della rete e la funzione di gestione della rete.
Caratteristiche
L'attenuazione ottica e la potenza di uscita ottica possono essere impostate in modo rapido e preciso e il tempo di stabilizzazione del controllo della potenza ottica è inferiore a 100 ms.
L'attenuatore multicanale è impostato contemporaneamente, vengono misurate contemporaneamente più porte, risparmiando molto tempo di misurazione;
Il contatore di potenza ottica di alta precisione integrato garantisce la stabilità e la precisione del monitoraggio della potenza;
Un funzionamento semplice, un'interfaccia grafica intuitiva, una visualizzazione simultanea dei dati su più canali, uno sguardo sullo stato dei test;
Basato sulla piattaforma di sistema Windows, facile da usare e da usare.
Il ruolo dell'attenuatore ottico:
1Regola la dimensione del segnale nel circuito.
2, nel circuito di misurazione del metodo di confronto, può essere utilizzato per leggere direttamente il valore di attenuazione della rete misurata.
3, migliorare la corrispondenza di impedenza, se alcuni circuiti richiedono un'impedenza di carico relativamente stabile, è possibile inserire un attenuatore tra il circuito e l'impedenza di carico effettivo,può tamponare il cambiamento di impedenza.
