Tester BERT With High Cost Performance di Pezzo-errore 100G/400G
Una panoramica del

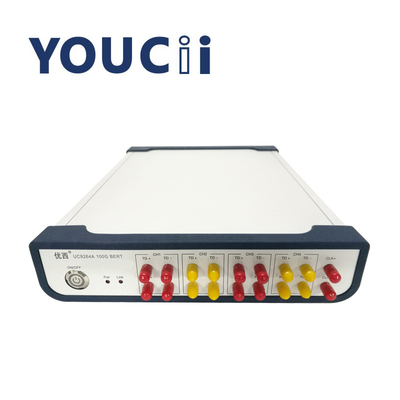

UC9264A è un tester di errore nella trasmissione del bit del prodotto 100G. Può essere utilizzato nella prova di produzione e dello sviluppo dei dispositivi ottici, dei cavi ad alta velocità, dei moduli ottici e dei sistemi di comunicazione. Sostiene i tassi multipli che variano da 9.953Gbps a 14.5Gbps e a 25-29Gbps.
Applicazione
il si applica a tutti i tipi di modulo leggero (QSFP28 CFP2, CFP4, SFP28, SFP +, QSFP +, CFP) ed al sottosistema difficile di errore
il è adatto a tutti i tipi di cavo attivo e passivo, prova attiva dei ber della fibra
il funge da fonte per un 10G, piattaforma del segnale della prova 100G
Caratteristiche
il sostiene i tassi che variano da 9.953Gbps a 14.5Gbps e 25 a 29Gbps
il integra quattro generatori di codice programmabili e quattro rivelatori di errore nella trasmissione del bit.
modulo di orologio integrato interno del ;
Unità integrata rivelatore di recupero di orologio di errore nella trasmissione del bit;
Specifiche
| Modello |
MIN |
modello |
massimo |
unità |
nota |
| Parametri generali |
| tensione di alimentazione elettrica |
100 |
220 |
240 |
V |
Corrente alternata (CA), 50-60HZ |
| Consumo di energia |
20 |
W |
|
| Temperatura di lavoro |
0 |
|
55 |
℃ |
|
| DIMENSIONE |
235 x 55 x 320 |
millimetro |
|
| Rivelatore di errore nella trasmissione del bit (ED) |
| Gamma del livello di ingresso |
100 |
— |
1200 |
mVppd |
Ingresso differenziale, accoppiamento di CA |
| Gamma introdotta di tasso |
9,953 |
— |
29 |
GBP |
|
| |
100 |
ohm |
differenza |
| Tipo del connettore |
SMA |
|
differenza, il pannello frontale |
| Tipi di sostegno di codice |
PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, fino a 20 bits/Ch, definiti dall'utente |
tasso 9.953~14.5Gbps |
| PRBS 2n-1, n=9, 15, 31 |
tasso 25~29Gbps |
| Generatore di codice programmabile (PPG) |
| Gamma del livello di uscita |
200 |
— |
1100 |
mVppd |
Accoppiamento differenziale e alternante |
| Gamma di tasso di uscita |
9,953 |
— |
29 |
GBP |
9.953~14.5/25~29Gbps |
| Impedenza dell'uscita |
100 |
Ohm |
Il differenziale |
Requisiti dell'alimentatore a corrente alternata
Lo strumento aderisce ai regolamenti della classe II di sovratensione. La tensione di funzionamento è tensione CA di 100 ~240V, la gamma di frequenza 48-66Hz, la tensione 115V di funzionamento quando, la corrente massima del consumo è 230mA; Tensione 230V di funzionamento, più
La corrente massima del consumo è 120mA.
Il cavo di alimentazione
Secondo le norme di sicurezza internazionali, lo strumento è fornito di un cavo di alimentazione dei 3 centri che rispetta le norme nazionali. Inserisca soltanto la spina del cavo di alimentazione in uno sbocco di potere con la protezione al suolo.
Indicatore di potenza
L'indicatore di potenza si accende quando lo strumento è alimentato sopra.
Descrizione dell'interfaccia di comunicazione
Ci sono due porte di comunicazione sul pannello posteriore dello strumento, vale a dire interfaccia di USB ed interfaccia RS232.
L'interfaccia di USB
L'interfaccia di USB è un'interfaccia standard di tipo B dei 4 centri, che può essere collegata allo strumento ed al PC e lo strumento può essere controllato controllando il software.
