Tasso adattabile 10Gbps di CDR orologio del modulo piena velocità di recupero

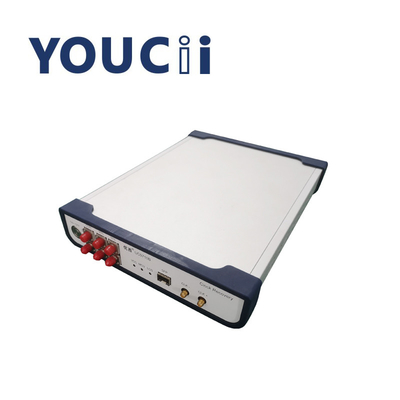

Tasso adattabile 10Gbps di CDR di UC9710B orologio del modulo piena velocità di recupero

UC9710 CDR (modulo di recupero di orologio) principale utilizzazione per fornire il segnale di recupero di orologio nell'ambiente di test senza avviare l'orologio, in modo da utilizzare l'oscilloscopio di campionamento per verificare il diagramma ottico dell'occhio del dispositivo. L'applicazione tipica è la prova dell'attrezzatura di rete ottica o del prodotto di BOB nell'applicazione di PON. Poiché il dispositivo fotometrico stesso non ha uscita di orologio di divisione di frequenza, è necessario da recuperare il segnale di orologio avviare l'oscilloscopio di campionamento quando verifica il diagramma ottico dell'occhio.
CDR UC9710 ha un porto ottico di SFP, che è adatto a SFP ha incapsulato SFP convenzionale, SFP+, OLT SFP ed altri moduli ottici. Ha bisogno soltanto del lato sbagliato del modulo ottico per convertire il segnale ottico in segnale elettrico e poi per estrarre e produrre l'orologio del segnale elettrico. Il segnale di orologio pricipalmente è usato per il segnale di innesco dell'oscilloscopio. Questo dispositivo auto-si adatta al tasso e non richiede la configurazione di software.

Specificazione

   Quando l'oscilloscopio del campionamento verifica il modello e la forma d'onda di occhio ottici, deve essere avviato dalla stessa fonte del segnale misurato. Il modulo di CDR (recupero di orologio) pricipalmente è utilizzato nell'ambiente di test che richiede la campionatura dell'oscilloscopio per provare la mappa ottica dell'occhio, ma non fornisce l'orologio di innesco. L'applicazione tipica è la prova dell'attrezzatura di rete ottica, o per i prodotti di BOB nell'applicazione di PON, perché l'attrezzatura ottica misurata stessa non ha un'uscita di orologio di divisione di frequenza. Il segnale di orologio deve essere recuperato per avviare l'oscilloscopio di campionamento quando verifica il modello di occhio ottico.
Questo CDR è fornito di un porto ottico di SFP, che può essere collegato a SFP convenzionale, a SFP+, a OLT SFP e ad altri moduli ottici incapsulati in SFP. Soltanto il lato sbagliato del modulo ottico è necessario, che è responsabile della conversione dei segnali ottici in segnali elettrici e poi gli estratti dello strumento e produce l'orologio dei segnali elettrici. I segnali di orologio pricipalmente sono usati per l'avviamento dei segnali dell'oscilloscopio.
