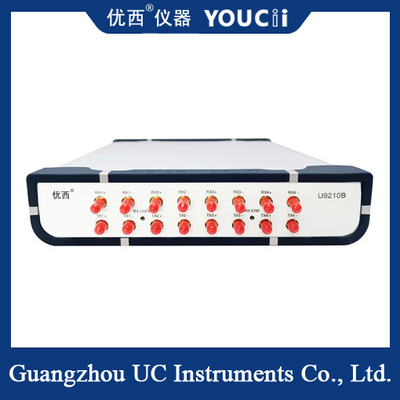

tester BERT Support 9.953Gbps 10.3125/10.519/10.702/11.096/11.317Gbps di errore nella trasmissione del bit di Manica 10G quattro

tassi multipli di BERT Support 10Gbps del tester di pezzo-errore del canale 10G quattro

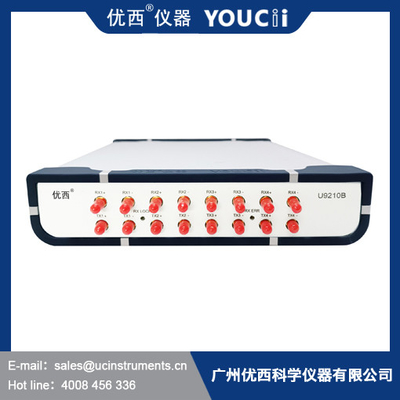

Il tester di serie di errore nella trasmissione del bit di U9210B è un tester universale del tasso di errore nella trasmissione del bit progettato per le componenti di comunicazione digitale e la prova del sistema ad alta velocità.

Il tester di serie di errore nella trasmissione del bit svolge la funzione del tipo avvenimento di codice e della rilevazione di errore nella trasmissione del bit il più alto tasso di 11.3Gbps alla prestazione costata estremamente alta. L'analizzatore fornisce quattro porti elettrici differenziali (fino a 11.3Gbps) per prova di errore nella trasmissione del bit.

U9210B ha la struttura compatta e piccolo volume. Il contributo ad USB o alle interfacce di comunicazione di Ethernet trasforma l'integrazione la lisciatrice automatizzata degli ambienti di test.

L'interfaccia di funzionamento del tester di serie di errore nella trasmissione del bit di U9210B è adatta a sistema operativo Windows-XP/WIN7/WIN8/WIN10, in base all'operazione di utente PC ed interfaccia della rappresentazione grafica, è molto conveniente per il laboratorio o la linea di produzione luogo di lavoro. I seguenti tre insiemi sono usati sovrapposti con 12 canali verificano l'interfaccia:

Caratteristiche di serie del tester di errore nella trasmissione del bit di U9210B

· 9.953Gbps al rivelatore del generatore e di errore di codice 11.3Gbps

· MVpp introdotto di 50 di sensibilità meno

· Sincronizzazione pungente veloce di modo

· Interfaccia utente e sistema operativo Windows intuitivi

· Comandi telecomandati di sostegno

Selezione standard di codice:

PRBS7, PRBS9, PRBS15, PRBS23, PRBS31

Contributo alle norme ed ai tassi

9.953Gbps, 10.3125Gbps, 10.519Gbps, 10.702Gbps, 11.096Gbps, 11.317Gbps

Interfaccia gestione della rete/di comunicazione

I requisiti dell'alimentazione elettrica
Il U9210B aderisce ai regolamenti del Livello II di sovratensione. La tensione di funzionamento è 100 ~ la tensione CA 240V, la gamma di frequenza è 48 ~ 66Hz, la tensione di funzionamento è 115V, la corrente massima del consumo è 230mA; Quando la tensione di funzionamento è 230V, la corrente massima del consumo è 120mA.
Porta USB
L'interfaccia di USB è un'interfaccia standard di tipo B dei 4 centri, che può essere collegata a UC9210B ed al PC e lo strumento può essere controllato controllando il software.
Cavo della connessione USB
La lunghezza del cavo di USB non può superare 5 M. Altrimenti, solo un riempitivo periferico di terzi di USB può essere utilizzato. Generalmente, la lunghezza massima di estensione può raggiungere 50 M.

Il peso del

Meno di 2 chilogrammi

Il principio di lavoro di metro di errori

Le comunicazioni ottiche stanno trasformandosi nel potere del centro di tecnologia della comunicazione dovuto i suoi vantaggi di perdita di trasmissione bassa, di grande capacità di informazioni e del velocita di trasmissione veloce ed i moduli ottici stanno utilizzandi sempre più ampiamente. Con l'accelerazione del velocita di trasmissione, l'errore nella trasmissione del bit si presenterà nel sistema ad alta velocità delle comunicazioni ottiche dovuto attenuazione, dispersione ed altri problemi, in modo da è molto importante misurare il tasso di errore nella trasmissione del bit di modulo ottico esattamente e efficacemente. Così, come fa un metro di errore nella trasmissione del bit lavoro?

Principio di prova di errore

L'oggetto di prova di errore è generalmente il sistema di trasmissione esponenziale di parola, che può essere capito come il canale di trasmissione di informazioni digitali. Lo schema a blocchi di base della struttura difficile di errore è costituito dal collegamento del generatore di codice con l'estremità dell'input dell'oggetto provato e l'estremità dell'uscita dell'oggetto provato con il rivelatore di errore.
