10Gbps 10Gbps modulo piena velocità 0.155~11.3G di recupero di CDR orologio

Modulo di recupero clock CDR 10Gbps Full Rate 10Gbps 0.155~11.3G

Quando l'oscilloscopio di campionamento testa il diagramma occhio ottico e la forma d'onda, deve essere innescato dalla stessa sorgente del segnale misurato.Il modulo CDR (clock recovery) viene utilizzato principalmente nell'ambiente di test che richiede l'oscilloscopio di campionamento per testare il diagramma occhio ottico, ma non fornisce il clock di trigger. L'applicazione tipica è il test delle apparecchiature di rete ottica o per i prodotti BOB nell'applicazione PON, perché l'apparecchiatura ottica misurata stessa non ha un'uscita clock a divisione di frequenza.Il segnale di clock deve essere recuperato per innescare l'oscilloscopio di campionamento durante il test del diagramma occhio ottico.

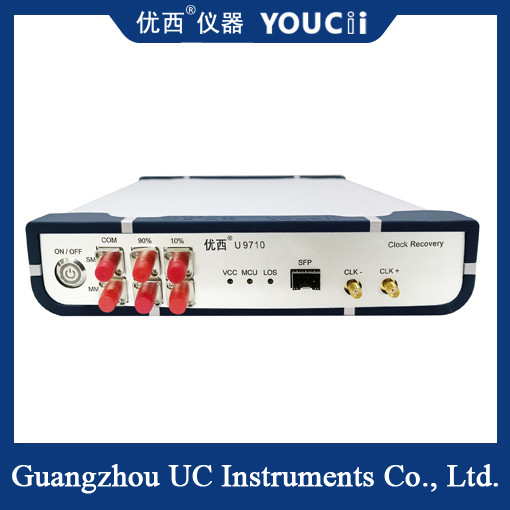

Questo CDR è dotato di una porta ottica SFP, che può essere collegata ai moduli ottici SFP, SFP+, OLT SFP convenzionali incapsulati in SFP. È necessaria solo l'estremità ricevente del modulo ottico, che è responsabile della conversione dei segnali ottici in segnali elettrici, quindi lo strumento estrae e emette il clock dei segnali elettrici. I segnali di clock vengono utilizzati principalmente per l'innesco dei segnali dell'oscilloscopio.

Parametri principali del CDR:

1. Intervallo di recupero del clock: da 155 Mb/s a 11 Gb/s;

2. Intervallo di lunghezze d'onda: 800-1600 nm;

3. Intervallo di ingresso ottico: +3 ~ -15dBm;

4. Intervallo di clock elettrico di recupero in uscita (divisione per 4): da 38,75 MHz a 2,78 GHz;

5. Ampiezza del clock in uscita: AC Couple/ 800mVpp in tipico;

6. Rapporto spettrale (può essere selezionato in base all'utente): 10% (CDR) -90% (Uscita)

Indice tecnico
