32 CDR PON/BOB Test Support 25GBaud~32GBaud di Gbaud PAM4

Sono ora online in chat

32 CDR PON/BOB Test Support 25GBaud~32GBaud di Gbaud PAM4

32 CDR PON/BOB Test Support 25GBaud~32GBaud di Gbaud PAM4
32 CDR PON/BOB Test Support 25GBaud~32GBaud di Gbaud PAM4

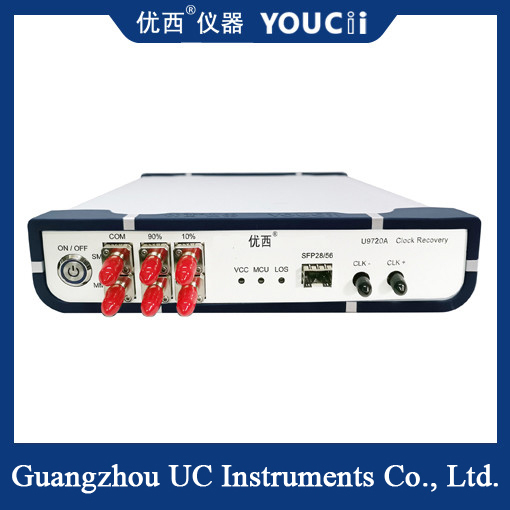

Grande immagine :  32 CDR PON/BOB Test Support 25GBaud~32GBaud di Gbaud PAM4

Dettagli:
Luogo di origine: La Cina
Marca: YOUCii
Certificazione: CU,IOS
Numero di modello: U9720A
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Imballaggi particolari: Cartone
Tempi di consegna: 21 GIORNO DEL LAVORO
Termini di pagamento: L/C,D/A,D/P,T/T,Western Union,MoneyGram
Capacità di alimentazione: 10pcs

32 CDR PON/BOB Test Support 25GBaud~32GBaud di Gbaud PAM4

descrizione
Gamma di tasso di dati: 25~35 GBP/Gbaud Lunghezza d'onda (singolo modo): 1250~1650nm
Gamma ottica dell'input: -15~5dBm Ampiezza dell'uscita differenziale dell'orologio di CML: mVpp 200~800
Il nervosismo dell'uscita di orologio a caso: 300~800 fs Tensione di alimentazione elettrica (tensione in ingresso esterna dell'alimentazione elettrica): 4~5.5V
Evidenziare:

Oscilloscopio ottico PAM4

,

oscilloscopio ottico 32GBaud

U9720A Supporto test CDR PAM4 PON/BOB a 32 Gbaud, da 25 Gbaud a 32 Gbaud


  U9720B Il CDR (Modulo di Recupero del Clock) è utilizzato principalmente per fornire il segnale di recupero del clock nell'ambiente di test senza clock di trigger, in modo da utilizzare l'oscilloscopio di campionamento per testare il diagramma a occhio ottico del dispositivo. L'applicazione tipica è il test di apparecchiature di rete ottica o del prodotto BOB nell'applicazione PON. Poiché il dispositivo fotometrico stesso non ha un'uscita di clock a divisione di frequenza, è necessario recuperare il segnale di clock per attivare l'oscilloscopio di campionamento durante il test del diagramma a occhio ottico.

   U9720B CDR ha un adattatore di interfaccia ottica FC, adatto per l'accesso al segnale ottico dei moduli convenzionali SFP28/56, SR, LR e BIDI. Supporta segnali NRZ e PAM4. L'interfaccia ottica FC riceve segnali ottici e li converte in segnali elettrici. Il CDR quindi estrae e produce il clock dei segnali elettrici, e i segnali di clock sono utilizzati principalmente per i segnali di trigger degli oscilloscopi.



NO.

Indicatore tecnico

Valore massimo

Valore minimo

Unità

1

Gamma di velocità dati

32 25 Gbps/Gbaud
2 Gamma di lunghezze d'onda (monomodale) 1650 1250 nm
3

Gamma di ingresso ottico

+5 -15 dBm
Tensione di alimentazione (tensione di ingresso dell'alimentazione esterna)

Rapporto di divisione di frequenza di ripristino del clock

2 / 8 / 32 / 40

5

Ampiezza del clock elettrico in uscita 800

mVpp

7 Ampiezza dell'uscita differenziale del clock CML 800
200

mVpp

7 Jitter di uscita del clock in modo casuale 800
300

fs

8 Frequenza del clock (28,1 Gbps come esempio) 14,05
0,70

GHz

9 Rilevamento della perdita di segnale interna (LOS) 128 (sovraccarico)
Temperatura di esercizio

mV

10 Tensione di alimentazione (tensione di ingresso dell'alimentazione esterna) 5,5
4

V

11 Temperatura di esercizio 70
10

12


32 CDR PON/BOB Test Support 25GBaud~32GBaud di Gbaud PAM4 0





Tipo di modulo adattivo (supporto per segnali NRZ e PAM4)
