tester pieno BERT dell'errore di analisi degli errori e di rilevazione di 10G Rate Data Error Transmission Tester

tester pieno BERT dell'errore di analisi degli errori e di rilevazione di 10G Rate Data Error Transmission Tester
tester pieno BERT dell'errore di analisi degli errori e di rilevazione di 10G Rate Data Error Transmission Tester

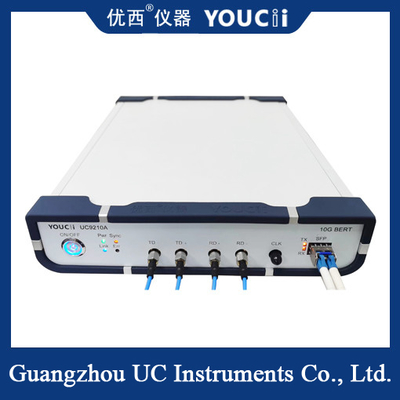

Grande immagine :  tester pieno BERT dell'errore di analisi degli errori e di rilevazione di 10G Rate Data Error Transmission Tester

Dettagli:
Luogo di origine: La CINA
Marca: YOUCii
Certificazione: CU,IOS
Numero di modello: U9210A
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: negotiate a price
Imballaggi particolari: cartone
Tempi di consegna: 20 giorni del lavoro
Termini di pagamento: L/C,D/A,D/P,T/T,Western Union,MoneyGram
Capacità di alimentazione: mese 20pcs+per
Contatto

tester pieno BERT dell'errore di analisi degli errori e di rilevazione di 10G Rate Data Error Transmission Tester

descrizione
Emissione dei dati le intersezioni del grafico dell'occhio: 50~54% Temperatura di esercizio: 10~50°C
Uscita dell'orologio: 100~156.25MHz Inversione del modello: Inversione del segnale di sostegni alla trasmissione ed ai lati sbagliati
Tipo di codice: PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 Tempo ascendente e di discesa (20% - 80%): 18~23ps
Evidenziare:

tester della trasmissione di errore di dati 10G

,

BERT Data Error Transmission Tester

Tester di analisi e rilevamento errori del trasmettitore di errori di trasmissione dati BERT


L'oscilloscopio ottico a velocità piena 10G (oscilloscopio ottico a velocità piena 10G) è uno strumento progettato per la misurazione di segnali ottici a velocità piena di 10 Gbps.Viene utilizzato per valutare la qualità della trasmissione e le caratteristiche nel dominio del tempo dei segnali ottici ad alta velocità nei sistemi di comunicazione in fibra ottica.


Di seguito è riportata la descrizione principale e le caratteristiche dell'oftalmografo ottico a velocità piena 10G:

1. Misurazione ad alta velocità: lo strumento può supportare la misurazione del segnale ottico a velocità piena di 10 Gbps, inclusi i comuni protocolli Ethernet a 10 Gigabit (10 GbE) e altri protocolli di comunicazione ad alta velocità.

2. Visualizzazione dell'eye diagram: l'eye diagram ottico utilizza la tecnologia di campionamento e di elaborazione dei dati ad alta velocità per acquisire e visualizzare accuratamente l'eye diagram dei segnali ottici.L'eye diagram mostra la qualità della trasmissione del segnale ottico con una forma a occhio aperto. Gli utenti possono valutare la stabilità e le prestazioni della trasmissione del segnale osservando il grado di apertura e il jitter dell'eye diagram.

3. Misurazione ad alta precisione: l'eye chart ottico a velocità piena 10G adotta una tecnologia di clock e campionamento ad alta precisione, in grado di fornire misurazioni temporali accurate e analisi del jitter.Può misurare e analizzare i parametri chiave dell'eye diagram, come il jitter picco-picco, il jitter root mean square, ecc.


Un canale ottico SFP e un canale elettrico, due canali di ingresso e uscita sincroni, il test del codice di errore può essere indipendente.

Supporto per il rilevamento continuo degli errori e il rilevamento degli errori di temporizzazione.

Supporta la velocità piena da 622M fino a 11,7 Gbps；

Supporta il tipo di codice: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31




No.

parametro

 minimo

tipico

massimo

unità
1

Velocità dati

 0,622 0,622,1,25,2,125,2,488,2,5,3,07,3,125,4,25,5,0,6,144,6,25,7,5,8,5,9,953,10,00,10,3125,10,52,10,709,11,09,11,32,11,7 11,7 Gbps
2

Tipo di codice
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31

3

Tempo di salita e discesa

(da 20% a 80%)
18 23 ps
4

Inversione del pattern

Supporta l'inversione del segnale alle estremità di trasmissione e ricezione

5

Ampiezza di uscita del segnale (single-ended)

 200 800 1000 mV
6

Jitter di uscita dati (RMS)
1,5 (10,3125G in giù)
ps
7

Interfaccia di ingresso/uscita dati

Differenziale, accoppiamento CA, impedenza 50 ohm, SMA

8

Uscita clock

 100 156,25 156,25 MHz
9

Sensibilità di ingresso del segnale dati (single-ended)
0,1
Vpp
