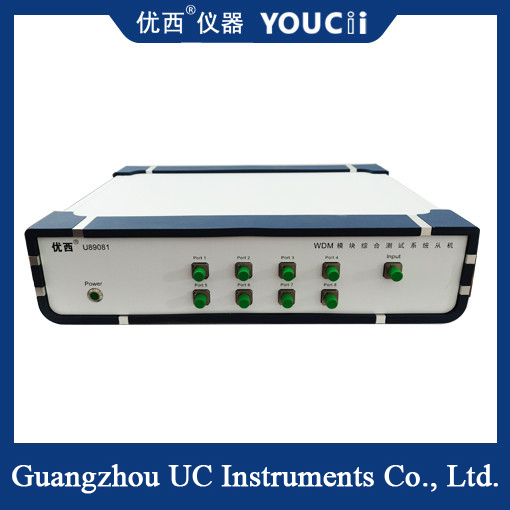

Modulo DWDM Scansione e prova a punti Sistema di prova integrato

Sistema di test integrato per la scansione e il test puntuale dei moduli DWDM

Panoramica del sistema:

   Questo sistema è progettato per prodotti multicanale con lunghezze d'onda di lavoro corte, come DWDM, AWG, MWDM, LWDM e così via.Il sistema integra la modalità di scansione della sorgente luminosa regolabile tradizionale + misuratore di potenza ottica multicanale con la sorgente luminosa puntiforme (ITU) + misuratore di potenza ottica, migliorando efficacemente il test complessivo del prodotto Efficienza, riducendo i costi di input delle apparecchiature e i costi di manodopera.

   Inoltre, l'uso di un box ottico per comprimere lo spazio delle apparecchiature della stazione, migliorando la pulizia della stazione. Nel processo di test, il sistema è automatizzato ed elaborato, il che favorisce la formazione del personale e la prevenzione di errori.

Principio di funzionamento:

   In base al tipo di prodotto, vengono selezionate diverse bande di sorgenti luminose regolabili e sorgenti luminose ITU e vengono impostate le specifiche di test del prodotto corrispondente. Durante il funzionamento, il server di strumentazione per le misurazioni puntuali si basa su ciascun parametro. La richiesta del client utilizza il meccanismo dell'algoritmo in modo ragionevole per pianificare efficacemente le risorse del server, il che può realizzare il vero senso della scansione parallela in tempo reale per il sistema dei parametri di scansione.

   Dopo che tutti i parametri sono stati testati, il sistema analizza, salva e determina automaticamente i dati di test e visualizza i risultati del test sull'interfaccia del programma di test.

Introduzione alle funzioni:

1. Adatto per DWDM, AAWG, MWDM, LWDM e altre categorie di prodotti a modulo multicanale;

2. Parametri di test IL, RL, PDL, CWL@NdB, BW, Ripple e altri parametri convenzionali;

3. Conservare i dati e i risultati dei test, generare e stampare rapporti di spedizione personalizzati;

4. In base ai prodotti misurati, selezionare l'hardware dello strumento, definire le specifiche e i processi di test;

5. Supporto per l'espansione di più stazioni e supporto per test multi-temperatura;

6. Il sistema può essere personalizzato in base alle effettive esigenze dei clienti.

Principio di test:
