Sistema integrato di scansione e misurazione del modulo CWDM

Sistema integrato di scansione e misurazione del modulo CWDM

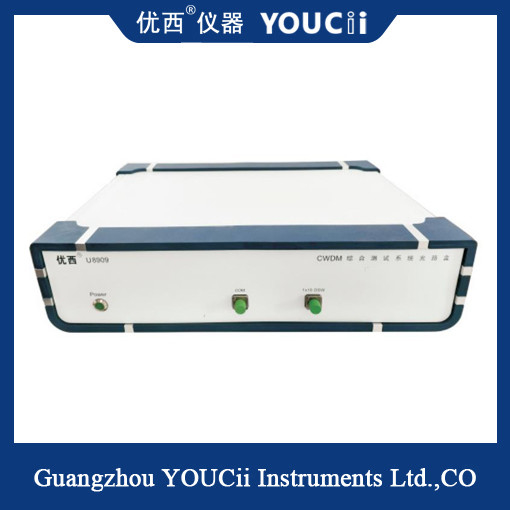

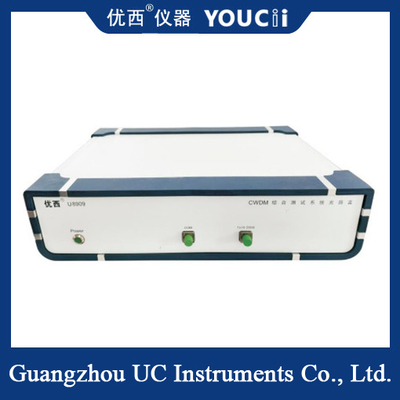

Visualizzazione del sistema:

Il sistema è un sistema di prova completo progettato per CWDM, MWDM, LWDM e altri prodotti full-wave multicanale.Il sistema integra la modalità di scansione tradizionale ASE+OSA e la modalità di misurazione puntificata della sorgente luminosa puntificata più il contatore di potenza, migliorando efficacemente l'efficienza complessiva dei test del prodotto e riducendo i costi di input e di manodopera dell'attrezzatura.migliorare la pulizia della stazioneNel processo di prova, il sistema è automatizzato e elaborato, il che favorisce la formazione del personale e l'anti-stare e l'anti-errore.

Principio di funzionamento:

Configurare ASE (SLED), OSA, sorgente luminosa puntiforme e regolatore di polarizzazione in base al tipo di prodotto da testare e impostare le specifiche di prova del prodotto corrispondente.ciascuna stazione è completata in modo indipendente per i parametri di misurazione dei punti

Per i parametri di scansione, il server degli strumenti controlla l'OSA secondo il meccanismo di FIFO in base alla richiesta di ogni client di scansione.il sistema divide i dati di prova analizzare, salvare e determinare automaticamente e visualizzare i risultati della prova sull'interfaccia del programma di prova.

Sottolineare l'introduzione:

1. Migliorare l'efficienza dei test: il prodotto deve essere collegato una sola volta, ridurre il numero di cablaggi, test automatici dei parametri;

2. ridurre i costi di test: ridurre il tempo di formazione del personale, ridurre l'input di attrezzature e personale;

3- Comodità di gestione in loco: scatola di percorso ottico integrata standard, meno spazio, semplice connessione di percorso ottico;

4. prevenzione degli errori di sistema: l'operatore lavora secondo il prompt, gli elementi di funzionamento sono minori, il sistema determina e calcola automaticamente;

5. parametri di prova completi: inclusi IL, RL, PDL, ISO, cwl, BW, indici Ripple WDM quali;

6Classificazione dei risultati dei test: definire livelli di prodotto multipli in base alle esigenze reali della produzione;

7- Tracciabilità dei dati di prova: i dati sono conservati nel database e a livello locale, e i record possono essere rintracciati per lungo tempo;

8In combinazione con il sistema FIS/MES, è possibile realizzare un sistema senza carta nel vero senso del termine.

Principio di prova:
