Strumento di recupero dell'orologio a divisione multifrequenza da 100 Gbps

Strumento di recupero dell'orologio a divisione multifrequenza da 100 Gbps
Strumento di recupero dell'orologio a divisione multifrequenza da 100 Gbps

Grande immagine :  Strumento di recupero dell'orologio a divisione multifrequenza da 100 Gbps

Dettagli:
Luogo di origine: Cina
Marca: YOUCii
Certificazione: CU,IOS
Numero di modello: U9764A
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pc
Prezzo: negotiate a price
Imballaggi particolari: cartone
Tempi di consegna: 20 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 15 pezzi + al mese
Contatto

Strumento di recupero dell'orologio a divisione multifrequenza da 100 Gbps

descrizione
Intervallo di ingresso ottico (determinato dalla sensibilità del modulo) ((dBm): 3 ~ 12 Relazione di divisione della frequenza di uscita di recupero dell'orologio: 2 / 4 / 8 / 16 / 64 / 256
Amplitudine dell'orologio elettrico di uscita ((mVpp): 800 (valore tipico) Swing di uscita differenziale di orologio CML ((mVpp): 200~800
Frequenza di clock (28,1 Gbps ad esempio): 0.11 ~ 14.05 Tipo di modulo adattivo: SFP28,SR,LR,BIDI
Evidenziare:

Strumento di recupero dell'orologio a divisione multifrequenza

,

Strumento di recupero dell'orologio a 100 Gbps

Strumento di recupero dell'orologio a divisione multifrequenza da 100 Gbps

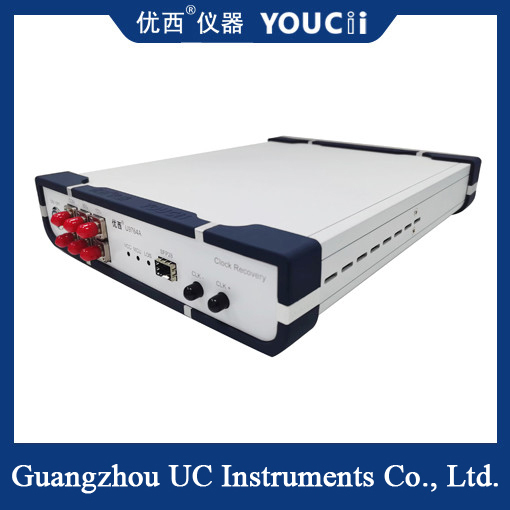

U9764A CDR (Clock Recovery Module) è utilizzato principalmente per fornire il segnale di recupero dell'orologio nell'ambiente di prova senza innescare l'orologio,in modo da utilizzare l'oscilloscopio di campionamento per testare il diagramma dell'occhio ottico del dispositivoL'applicazione tipica è la sperimentazione di apparecchiature di rete ottica o del prodotto BOB in applicazione PON.è necessario recuperare il segnale dell'orologio per attivare l'oscilloscopio di campionamento durante la prova del diagramma dell'occhio ottico.

U9764A CDR ha una porta ottica SFP28, che è adatta per SFP incapsulato convenzionale SFP28, SR,LR,BIDI e altri moduli ottici.Ha bisogno solo della parte ricevente del modulo ottico per convertire il segnale ottico in segnale elettricoIl segnale di orologeria è utilizzato principalmente per il segnale di attivazione dell'oscilloscopio.





Come suggerisce il nome, le funzioni principali di CDR sono:

1) per fornire il segnale dell'orologio per ogni circuito all'estremità del ricevitore.

2) per giudicare il segnale ricevuto, per facilitare il recupero e la successiva elaborazione del segnale dati.





- No, no, no.

Indicatori tecnici

 Max. Min.

unità
1

Intervallo di velocità dei dati

 28.1 25.6 Gbit/s
2

Intervallo di lunghezza d'onda

 1600 800 nm
3

Intervallo di ingresso ottico (determinato dalla sensibilità del modulo)

 +3 - 12 dBm
4

Relazione di divisione della frequenza di uscita di recupero dell'orologio

 2 / 4 / 8 / 16 / 64 / 256
5

Amplitudine dell'orologio elettrico di uscita

 800 tValore ypico) mVpp
6

Swing di uscita differenziale di orologio CML

 800 200 mVpp
7

L' uscita dell' orologio vibra in modo casuale

 800 300 Fs
8

Frequenza di clock (28,1 Gbps ad esempio)

 14.05 0.11 GHz
9

Determinazione della perdita di segnale interno (LOS)

 128 (oltre il dovere) 5 ((sensibilità) mV
10

tensione di alimentazione (tensione di ingresso di alimentazione esterna)

 5.5 4 V.
11

Temperatura di funzionamento

 70 10 °C
12

Tipo di modulo adattivo

 SFP28,SR,LR,BIDI
