Apparecchiatura di test per comunicazioni ad alta velocità CDR a velocità piena da 15 Gbps

Equipaggiamento di prova per la comunicazione ad alta velocità a velocità piena CDR di 15 Gbps

Lo strumento di recupero dell'orologio a velocità completa di 15 Gbps è un dispositivo di prova chiave utilizzato nei sistemi di comunicazione ad alta velocità (come la comunicazione ottica, l'interconnessione dei data center, ecc.).La sua funzione principale è quella di estrarre segnali di clock da flussi di dati ad alta velocità per garantire che l'estremità ricevente possa decodificare correttamente i dati.

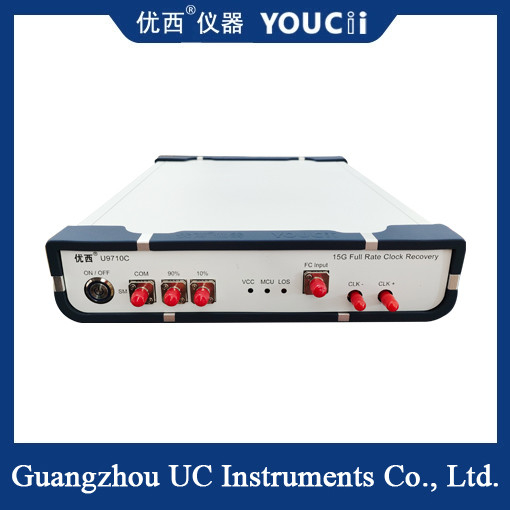

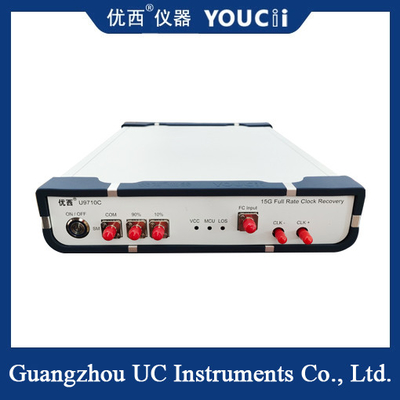

U9710C CDR conun adattatore di interfaccia ottica FC, che è adatto per moduli ottici convenzionali SFP, SFP+, OLT SFP e altri moduli ottici incapsulati SFP.un'interfaccia ottica FC per la ricezione di segnali ottici in segnali elettrici,Il segnale di orologeria è utilizzato principalmente per il segnale di attivazione dell'oscilloscopio.

TecnicoPArametri

Scenari tipici di applicazione
Ricerca e sviluppo e produzione di moduli ottici
Nella prova dei moduli ottici 10G/25G, lo strumento di recupero dell'orologio viene utilizzato per estrarre il segnale dell'orologio dall'estremità di trasmissione per verificare la qualità del modello oculare,prestazioni di jitter e tasso di errore di bit del modulo.

Viene utilizzato in combinazione con un oscilloscopio di campionamento (come Tektronix DSA8300) o un tester di tasso di errore di bit (come Anritsu MP1900A).
Test di collegamento ad alta velocità
Nei data center o nelle stazioni base 5G, viene utilizzato per testare l'integrità del segnale di backplanes, cavi o connettori ad alta velocità.
Ripristinando il segnale dell'orologio, vengono analizzate la perdita di inserimento, la perdita di ritorno e il crosstalk nel collegamento.
Prova di conformità al protocollo
Verificare se il dispositivo è conforme ai requisiti di recupero dell'orologio di cui alle norme IEEE 802.3ba (40G/100G Ethernet) o ITU-T G.709 (OTN).
