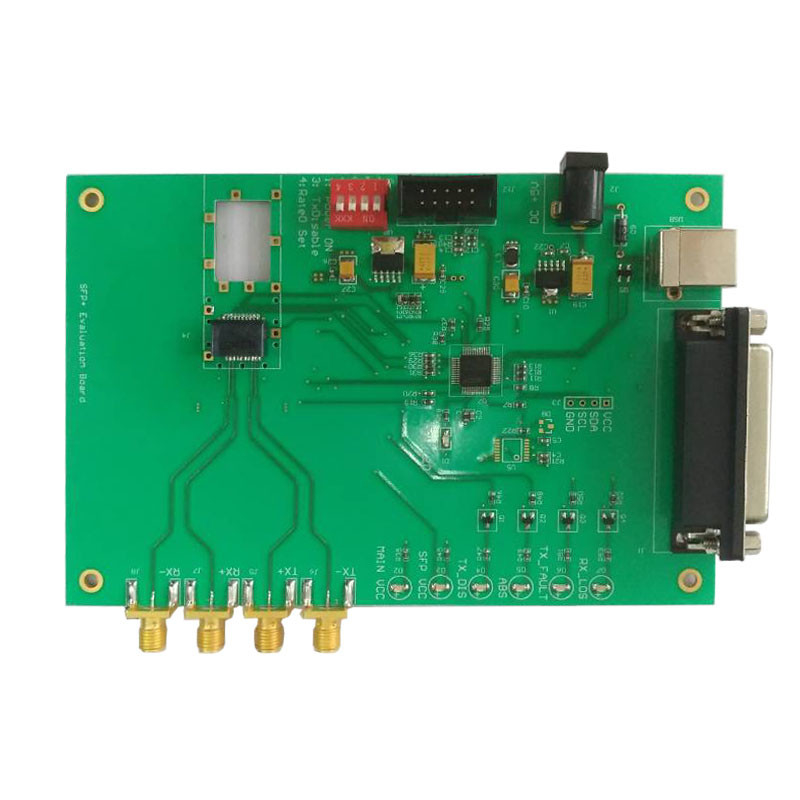

circuito della prova del comitato di valutazione di 10G SFP SFP+

Circuito della prova di U9601A 10G SFP+

Tipo del tavolo di controllo di SFP+ e tipo di interfaccia di comunicazione:

1. Il tavolo di controllo ad un solo canale di SFP+ adotta il porto parallelo e l'interfaccia di comunicazione di USB.

2. il porto parallelo e USB due generi di interfaccia di comunicazione per simulare I2C, controllo di tasso è 100Kbps, facili a compatibile con l'alto e modulo a bassa velocità di I2C.

Due, funzioni del tavolo di controllo di SFP+:

1. Le funzioni ad un solo canale del tavolo di controllo di SFP+ sono: compatibile con 11.7g e sotto tutti i tassi del modulo;

2. porto parallelo e USB due interfacce di comunicazione per raggiungere comunicazione di I2C; Modulo di controllo dell'hardware TxDisable e monitoraggio di hardware LOS, stato di TxFault;

3. monitoraggio in tempo reale di temperatura, corrente in tempo reale del trasmettitore e monitoraggio di misura del ricevitore e protezione correnti di sovracorrente; Tiri il controllo dell'uscita di tensione di polarizzazione, la gamma di tensione in uscita da uscita continuamente regolabile 2.9-3.8V, adatta a prova di tensione di polarizzazione di tirata del modulo, accuratezza ad alto rendimento di tensione e l'errore è più di meno di 5mV, non è colpito dalla dimensione corrente del modulo esterno totale;

4. moduli TxDisable di software e dell'hardware e controllo indipendente arbitrario di potere OnOFF (elettricità del commutatore), dell'hardware e del software.

5. La porta USB sostiene l'alimentazione elettrica indipendente (quando la corrente del modulo ottico è di meno che 100mA).

Tre, argomenti che hanno bisogno dell'attenzione:

1. Si noti che ci sono inoltre dispositivi nell'ambito di e dietro il bordo di PCBA, in modo da non è permesso disporre gli oggetti conduttivi sulla prova di potere, per non mettere in cortocircuito e non bruciare il bordo.

2. la tensione in ingresso è regolato a 5V, non regola il livello o l'inverso di tensione, per non bruciare il bordo.

3. Nel collaudare il modulo 10G, i cavi di segnale di RX e di TX che sostengono i segnali ad alta velocità devono usare i cavi di segnale che sostengono la frequenza 18G.

FAQ
Q: È la vostra società commerciale o una fabbrica?
: Siamo un fcatory in Guangdong. La nostra società ha un gruppo professionale di vendite di commercio estero e un gruppo con esperienza del supporto tecnico. Siamo fornitore per la sorgente luminosa, misuratore di potenza ottico, attenuatore ottico, commutatore ottico e BERT, DCA, CDR.
Q: Che cosa è il termine dei prezzi?
: CATENA DELL'OROLOGIO Shenzhen
Q: Che cosa è il tempo della garanzia?
: 12 mesi dopo la data della spedizione.
Q: Come ordinare?
: La conversazione al personale di servizio, conferma i dettagli della macchina e poi l'ordine del posto.
