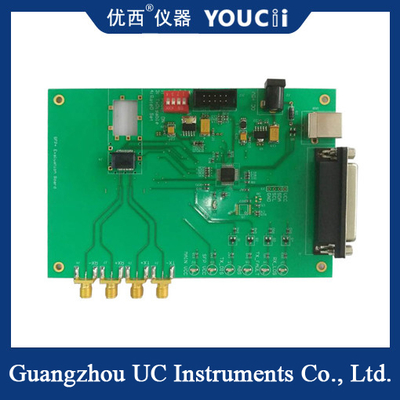

comitato di valutazione di 10G SFP compatibile con i moduli di 11.7G o di velocità più basse

bordo di 10G SFP compatibile con i moduli di 11.7G o di velocità più basse

Tipo di tavolo di controllo e di interfaccia di comunicazione di SFP+:

1. Il tavolo di controllo del singolo canale di SFP+ adotta il porto parallelo e l'interfaccia di comunicazione di USB.

2, il porto parallelo e USB due generi di interfaccia di comunicazione per simulare I2C, il controllo di tasso sono 100Kbps, facili a compatibile con l'alto e modulo a bassa velocità di I2C.

Due, funzione del tavolo di controllo di SFP+:

1. Il tavolo di controllo del singolo canale di SFP+ ha le seguenti funzioni: compatibile con tutti i moduli di 11.7G e sotto;

2, porto parallelo e USB due generi di interfaccia di comunicazione per raggiungere comunicazione di I2C; Modulo di controllo dell'hardware TxDisable e monitoraggio di hardware LOS, stato di TxFault;

3, monitoraggio in tempo reale di temperatura, corrente in tempo reale del trasmettitore e ricevere il monitoraggio di misura e protezione correnti di sovracorrente; La gamma di tensione in uscita proviene da 2.9V a 3.8V. La tensione in uscita può essere regolato continuamente. È adatto a prova della tensione di trazione del modulo.

4, moduli TxDisable di software e dell'hardware e controllo indipendente arbitrario di potere OnOFF (elettricità di commutazione), dell'hardware e del software.

5. La porta USB sostiene l'alimentazione elettrica indipendente (quando la corrente del modulo ottico è di meno che 100mA).

Iii. precauzioni:

1. Si noti che ci sono inoltre dispositivi sotto e dietro il bordo di PCBA, in modo dagli oggetti conduttivi non dovrebbero essere disposti sulla prova accesa per evitare il cortocircuito e bruciare il bordo.

2, la tensione in ingresso sono regolato a 5V, non regolano la tensione o l'inverso, per non bruciare il bordo.

3, modulo della prova 10G, segnale ad alta velocità TX, cavo di sostegno di segnale elettrico di RX devono sostenere il cavo di segnale di frequenza 18G.
