Comitato di valutazione di QSFP28 EVB SFP con quattro input ed uscite 10G a 32Gbps

Comitato di valutazione di QSFP28 EVB SFP con quattro input ed uscite 10G a 32Gbps

Questo prodotto è destinato per valutare la prestazione di QSFP+ e QSFP28 ha imballato i moduli attivi con quattro canali di ingresso/uscita in terminale ricevente di trasmissione e ciascuno. la gamma dei tassi del Unico terminale NRZ da di baud rate 10G~32Gbps e PAM4 varia da 25GBoud~28GBoud. I moduli di sostegno includono i prodotti 40G e 100G di NRZ. E PAM4 50G, 100G, prodotti 200G, facendo uso dell'attrezzatura del tester di errori, dell'attenuatore e dell'attrezzatura dell'oscilloscopio, valutare gli indicatori di efficacia di trasmissione attivi del modulo (quale l'immagine dell'occhio ha collegato gli indicatori), gli indicatori di efficacia di ricezione (quali gli indicatori di sensibilità), leggere e scrivere informazioni del modulo EEPROM, ecc.

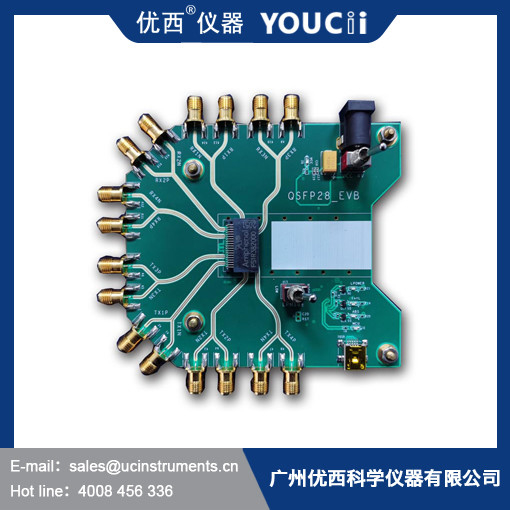

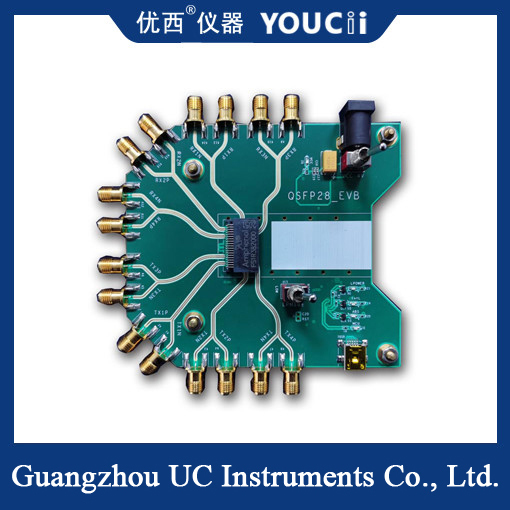

L'oggetto reale è indicato nell'immagine qui sotto:

Prodotto:

Interfaccia del pacchetto 1.QSFP+QSFP28, adatta a QSFP+, QSFP28, modulo ottico di PAM4 50G100G200G.

gamma di tasso di 2.Support NRZ: 10.3125G~32Gbps.

Gamme di baud rate 3.PAM4 da 25GBd a 28GBd

4.Four-way TX, tipo di interfaccia elettrico a quattro vie di RX: femmina di 40GHz 2.92mm, ingresso/uscita del livello di CML;

5, monitoraggio di sostegno e protezione in tempo reale correnti di sovracorrente.

6, sostengono la prova di deviazione di tensione di alimentazione elettrica, la gamma di tensione sono 2.8~4.V regolabili, incontrano la deviazione del modulo del 3.0V minimo e della prova massima di tensione 3.6V come pure di controllo di tensione in tempo reale, l'uscita di difetto 3.3V, secondo l'adeguamento in tempo reale del modulo corrente della tensione in uscita, per assicurare che la tensione di alimentazione elettrica in carichi vari sia stabile all'interno della gamma di 10mV.

7, applicazione industriale dell'ambiente di temperatura di sostegno.

8. Il tasso di MCU I2C è circa 100KHz ed i dati sono trasferiti a I2C con MCU per leggere e redigere le informazioni di EEPROM del modulo.

9, modo di comunicazione: USBHID, nessun driver, direttamente ha letto e scrive i dati di I2C al modulo e MCU attraverso il DLL api.

Indicatori tecnici
