Valutazione delle prestazioni di QSFP del tavolo di controllo attivo del modulo di 400G PAM4

QSFP Performance Evaluation Of The 400G PAM4 Active Module Test Board (valutazione delle prestazioni QSFP della scheda di prova del modulo attivo 400G PAM4)

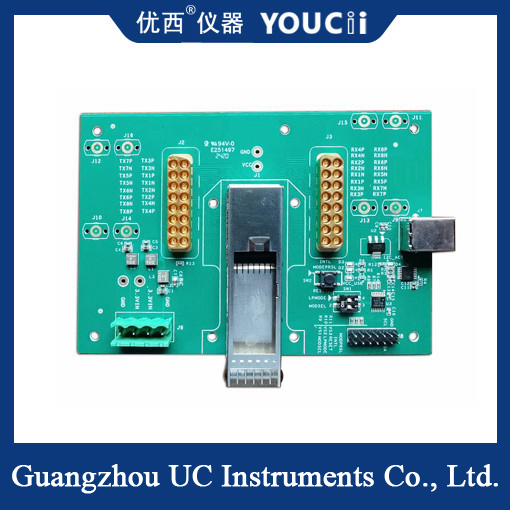

The coaxial Connectors were used to evaluate the performance of the 400G PAM4 active module encapsulated in QSFPDD using a group of 40GHz 2x8 multi-Pin connectors in each of the transmitting and receiving positionsIl tasso di segnalazione PAM4 varia da 25GBoud a 28GBoudPer valutare gli indicatori di prestazione della trasmissione (come gli indicatori relativi all'immagine oculare), vengono utilizzati un misuratore di errore, un attenuatore, un oscilloscopio e altre apparecchiature.ricezione di indicatori di prestazione (come gli indicatori di sensibilità), lettura e scrittura delle informazioni EEPROM del modulo e così via.L'oggetto reale è mostrato nell'immagine seguente:

QSFP-DD EVB valutazione delle prestazioni della scheda di prova del modulo attivo 400G PAM4 Indice tecnico

Caratteristiche del prodotto

1. QSFPDD incapsula l'interfaccia e si applica al modulo ottico QSFPDD 400G PAM4.

2. La velocità di segnalazione PAM4 varia da 25 GBD a 28 GBD.

3. Tipo di interfaccia elettrica TX,RX: connettori coassiali multi-coassiali a 2x8 frequenze di 40 GHz, connettori coassiali a livello di ingresso-uscita CML;

4, supporta il monitoraggio in tempo reale e la protezione da sovraccarico.

5, supportare la prova di deviazione della tensione di alimentazione, la gamma di tensione è regolabile da 2,8 a 4,0 V, soddisfare la deviazione del modulo della tensione minima di 3,0 V e massima di 3,6 V,nonché monitoraggio della tensione in tempo reale, l'uscita di default di 3,3 V, in base al modulo corrente, regolazione in tempo reale della tensione di uscita, per garantire che la tensione di alimentazione sotto carichi diversi sia stabile nell'intervallo di 10 mV.

6, supportano l'applicazione in ambiente a temperatura industriale.
