Interfaccia di incapsulazione SFP applicabile ai moduli ottici SFP convenzionali

Interfaccia di incapsulamento SFP applicabile ai moduli ottici SFP diversi da quelli convenzionali

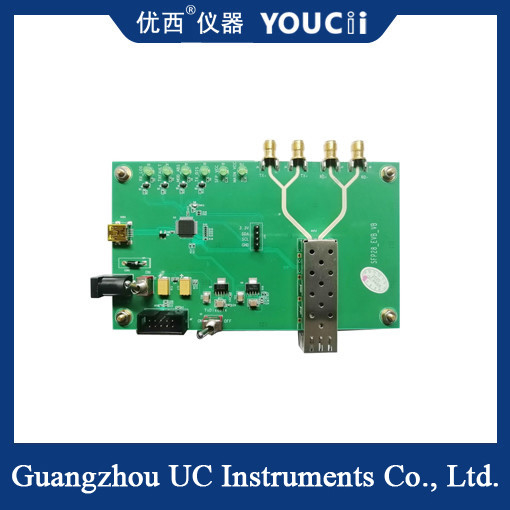

   La scheda di test U9603 è un dispositivo di test del modulo attivo dedicato per i pacchetti SFP. Utilizza dispositivi come rilevatori di errori, attenuatori e oscilloscopi per valutare gli indicatori di prestazione di trasmissione (come gli indicatori relativi all'eye-graph) e gli indicatori di prestazione di ricezione (come gli indicatori di sensibilità) del modulo attivo. Inoltre, può leggere e scrivere le informazioni EEPROM del modulo e così via.

   La scheda di test U9603 supporta una varietà di interfacce con pacchetto SFP, tra cui SFP standard, SFP+, SFP28, SFP56 e altre velocità che vanno da 1,25 Gbps a 56 Gbps. Il suo tipo di interfaccia elettrica TX, RX è femmina da 2,92 mm a 40 GHz, supportando il monitoraggio della corrente in tempo reale e la protezione da sovracorrente. Allo stesso tempo, ha anche la funzione di test di interruzione della tensione di alimentazione, l'intervallo di tensione è regolabile da 2,8 V a 4,0 V, in grado di soddisfare il test di pressione della tensione minima di interruzione del modulo di 3,0 V e massima di 3,6 V. Inoltre, può anche supportare applicazioni in ambienti a temperatura industriale e ha una velocità I2C MCU di circa 100 KHz per la funzione di lettura e scrittura dei dati.

Specifiche
