400G PAM4 Active Module Performance Evaluation Test Board nel pacchetto QSFPDD

Scheda di test per la valutazione delle prestazioni del modulo attivo PAM4 400G in package QSFPDD

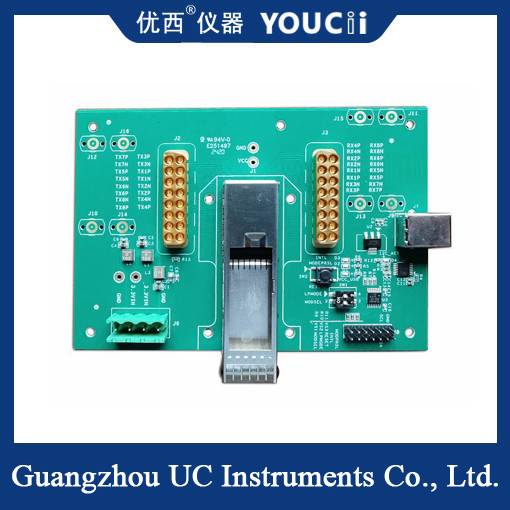

La scheda di test U9608 è un dispositivo di test con una varietà di funzioni avanzate. Ecco alcune delle caratteristiche principali della scheda di test U9608:

1. Interfaccia del package: Adotta l'interfaccia del package QSFPDD, particolarmente adatta per il modulo ottico QSFPDD 400G PAM4.
2. Supporto della velocità di trasmissione: La scheda di test U9608 supporta velocità di trasmissione PAM4 che vanno da 25GBd a 28GBd.
3. Tipo di interfaccia elettrica: Per l'interfaccia elettrica di TX e RX, utilizza un connettore multi-coassiale 2x8 a 40 GHz e utilizza livelli CML per l'input e l'output.
4. Monitoraggio della corrente e della tensione: La scheda di test supporta il monitoraggio della corrente in tempo reale e la protezione da sovracorrente. Inoltre, supporta il test di trazione della tensione di alimentazione e l'intervallo di tensione può essere regolato da 2,8 V a 4,0 V. Ciò significa che può soddisfare i test di pressione di tensione minima di 3,0 V e massima di 3,6 V della trazione del modulo. Allo stesso tempo, ha anche una funzione di monitoraggio della tensione in tempo reale, l'uscita predefinita è 3,3 V e la tensione di uscita viene regolata in tempo reale in base alla corrente del modulo corrente, per garantire che, con carichi diversi, l'intervallo di variazione stabile della tensione di alimentazione sia entro 10 mV.
5. Adattabilità alla temperatura: La scheda di test U9608 supporta applicazioni a temperature di grado industriale, dimostrando la sua eccellente adattabilità ambientale.
6. MCU e comunicazione: La velocità I2C MCU sulla scheda di test è di circa 100 KHz. I dati vengono trasferiti alle informazioni EEPROM del modulo di lettura/scrittura I2C tramite l'MCU. La modalità di comunicazione utilizza USB HID, non è necessario alcun driver e i dati I2C possono essere letti e scritti direttamente sul modulo e sull'MCU tramite l'API DLL.

specifiche
