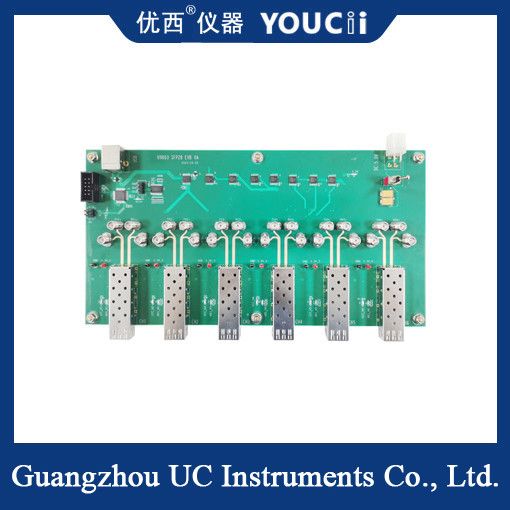

La scheda di valutazione SFP28 è adatta per il test di prodotti a 25 Gbps
Considerazioni sulla progettazione della scheda di valutazione
Compatibilità: la scheda di valutazione dovrebbe essere compatibile con diversi marchi e modelli di moduli ottici SFP28 da 25G per garantire versatilità e flessibilità in diversi scenari.
Standard di interfaccia: la scheda di valutazione dovrebbe seguire interfacce standard come SFF-8431 e SFF-8432 per garantire una corretta connessione e comunicazione con il modulo ottico.
Parametri di prestazione: la scheda di valutazione dovrebbe essere in grado di misurare e valutare accuratamente i parametri chiave di prestazione del modulo ottico SFP28 da 25G, come velocità di trasmissione, distanza di trasmissione, consumo energetico, intervallo di temperatura di esercizio, ecc.
Affidabilità: la scheda di valutazione dovrebbe avere una buona stabilità e affidabilità per garantire il normale funzionamento in un lungo periodo di tempo e in ambienti difficili.
Facilità d'uso: la scheda di valutazione dovrebbe fornire un'interfaccia utente intuitiva e un funzionamento comodo per facilitare agli utenti il test dei moduli e la registrazione dei dati.
| NO. |
Indice |
Valore massimo |
Valore minimo |
Unità |
| 1 |
Velocità dati |
56 |
1.25 |
Gbps |
| 2 |
Tensione di alimentazione in uscita regolabile |
4 |
2.8 |
V |
| 3 |
Precisione della regolazione della tensione di tensione |
5 |
mV |
| 4 |
Precisione della tensione di monitoraggio |
5 |
mV |
| 5 |
Corrente di monitoraggio |
1000 |
0 |
mA |
| 6 |
Precisione della corrente di monitoraggio |
0.1 |
mA |
| 7 |
Velocità I2C |
400 |
100 |
KHz |
| 8 |
Tensione di alimentazione (tensione di ingresso alimentazione CC esterna) |
5.5 |
4 |
V |
| 9 |
Temperatura di esercizio |
85 |
-40 |
°C |
| 10 |
Modalità di comunicazione |
USB HID, Nessun driver. |
| 11 |
Tipo di interfaccia elettrica TX, RX |
Femmina da 2.92 mm a 40 GHz |
| 12 |
Tipo di livello di ingresso/uscita |
CML
|
Requisiti funzionali della scheda di valutazione
Identificazione e configurazione del modulo: la scheda di valutazione dovrebbe essere in grado di identificare e configurare automaticamente il modulo ottico SFP28 da 25G collegato, inclusi il suo tipo, velocità, modalità operativa, ecc.
Test delle prestazioni: la scheda di valutazione dovrebbe essere in grado di eseguire test delle prestazioni sui moduli ottici, inclusi test della velocità di trasmissione, test del tasso di errore di bit, test della potenza ottica, ecc.
Monitoraggio e allarme: la scheda di valutazione dovrebbe essere in grado di monitorare lo stato di funzionamento del modulo ottico in tempo reale e inviare un segnale di allarme in caso di anomalia, in modo da poter prendere provvedimenti in tempo.
Registrazione e analisi dei dati: la scheda di valutazione dovrebbe essere in grado di registrare i dati dei test e fornire capacità di analisi dei dati per aiutare gli utenti a comprendere meglio le prestazioni e la stabilità del modulo ottico.
